大幅面地轨式光纤激光切割机外观展示及现场切割视频
● 地轨式分段床身,自由定制加工幅面
● 业界大Z轴行程和高度,可切割400MM以内的方通和槽钢
● 高负压自动分区除尘,高效环保
● 行业独有的防撞检测装置,智能保护
大幅面厚板切割
支持长期批量稳定切割20mm+中厚板材,极限切割70mm
超厚板,加工宽度可达3200mm,加工长度可根据客户需求定制。
地轨式分段床身,随心定制加工幅面
采用地轨式分段床身,
可以根据客户需求定制更大的加工幅面。
高负压自动分区除尘设计
采用高负压自动分区除尘设计,
可减少机器在工作过程中产生的烟尘,满足客户环保生产的需求。
技术参数
宽度代号 | 13030L | |
大材料宽度(mm) | ||
X轴工作行程(mm) | 3080 | |
Y轴工作行程(mm) | 13100 | |
Z轴工作行程(mm) | 150 | |
X/Y轴定位精度 | ±0.05mm/m | |
X/Y轴重复定位精度 | ≤0.03mm | |
大综合定位速度 | 140m/min | |
大加速度 | 2.1G | |
狭缝宽度 | 0.1-0.5mm(3mm厚度以下的测量值) | |
狭缝粗糙度 | Ra3.2-Ra25.4(3mm厚度以下的测量值) | |
大切割厚度范围 | 参考工艺参数表 | |
小设定单位 | 0.001mm | |
机床覆盖面积(mm) | ||
主机体积(mm) | ||
数控系统 | CpyCut | |
监视器 | 27″LCD | |
驱动模式 | 齿条双驱动 | |
工作台大承载能力(T) | 18 | |
机器重量(T) | 20 | |
总装机功率消耗(大约) | 激光功率:6000W | 60kW |
激光功率:12000W | 120kW | |
激光功率:15000W | 150KW | |
激光功率:20000W | 200KW | |
激光功率:30000W | 300KW | |
电源要求 | 电压380V,频率50hz,3极,供电方式是3相5线制 | |
总电源防护等级 | IP54 |

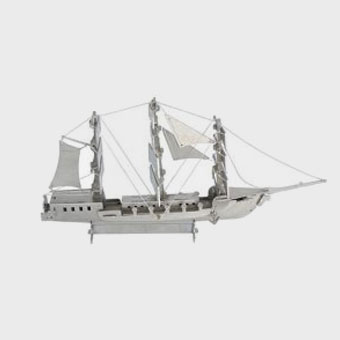

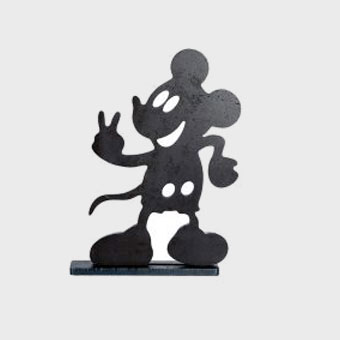

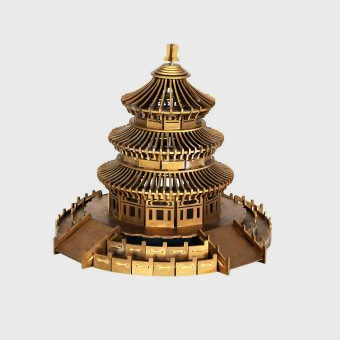

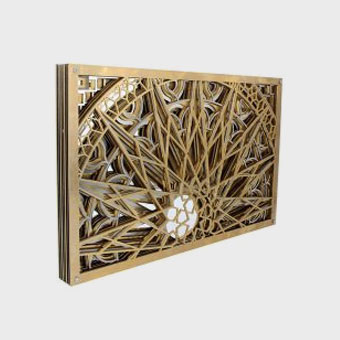

样品展示
